OW5H-A 5位數類比輸入顯示／控制錶

OW5H-A 為高精度五位數類比輸入顯示控制錶，整合多種感測輸入、警報控制、類比輸出與通訊功能，適用於各類工業現場量測與製程監控需求。產品採用高亮度 LED 顯示，數值清晰易讀，並可依應用需求進行彈性設定，提供穩定可靠的量測與控制表現。

產品介紹

OWH-A 支援多種工業常用輸入訊號，包括 RTD、電阻、電位計、電壓、電流及 4–20mA 等，顯示範圍可設定為 -99999 ～ 99999，單位與小數點位置皆可自由調整。

內建多段警報輸出，可搭配繼電器控制外部設備，並可選配類比輸出與 RS-485 通訊，方便整合至自動化控制系統或上位監控平台，廣泛應用於製程監控、設備量測與工業控制領域。

精確度：± 0.1 % 滿刻度 ± 1 位數 ( 直流 / PT-100 / 電位計 / 電阻 / 荷重元 )；± 0.2 % 滿刻度 ± 1 位數 ( 交流 )
可量測交、直流電流 / 交、直流電壓 / 電位計 / 傳送器 / 溫度 / 荷重元/ 電阻等信號
顯示範圍 -19999 ~ 99999，小數點可任意規劃
輸入額定最高值時，顯示範圍可依使用需要自行調整
可具有自動歸零、保持 ( 一般值或最大值 ) 2 ~ 4 段警報 ( 高低警報可自行設定 )
類比輸出 ( 15 bit 解析度 ) 數位通訊 ( RS - 485 介面 ) 的功能 ( 上述為選用功能，亦可同時存在 )
穩定性高，防燃材質機殼 ( PC )，安全性高

碼6	RS-485
N	無
Y	有

碼2	電壓(V)	碼2	電流(A)	碼2	3線電位計
V1	0-50mV	A1	0-20uA	P1	500Ω-10KΩ
V2	0-5V	A2	0-200uA	P2	10KΩ-100KΩ
V3	1-5V	A3	0-2mA	P3	100KΩ-1MΩ
V4	0-10V	A4	0-20mA	PO	Option
V5	0-36V	A5	0-200mA
V6	0-300V	A6	4-20mA
V7	0-600V	A7	0-2A
VO	Option	A8	0-5A
-		A9	0-10A
-		AO	Option

碼2	2線電阻計	碼2	溫度(PT100)	碼2	荷重元
I1	0-10Ω	T1	-50-50°C	L1	1mV/V EX.5V
I2	0-100Ω	T2	-100-100°C	L2	2mV/V EX.5V
I3	0-1KΩ	T3	-200-200°C	L3	3mV/V EX.5V
I4	0-10KΩ	T4	0-600°C	L4	1mV/V EX.10V
I5	0-100KΩ	TO	Option	L5	2mV/V EX.10V
IO	Option			L6	3mV/V EX.10V
-				LO	Option
-
-
-

精確度：±0.1%滿刻度±1位數 ( 直流 / 電位計 / 電阻 / PT100 / 荷重元 )；±0.2%滿刻度±1位數 ( 交流 )
顯示幕：高亮度紅色LED，字高10.16mm ( 0.4” )
取樣時間：16 cycles/sec
顯示範圍：-19999~99999
零值調整範圍：-19999~99999
過載顯示：doFL / ioFL 或 -doFL / -ioFL
極性顯示：當輸入訊號相反時顯示“-”

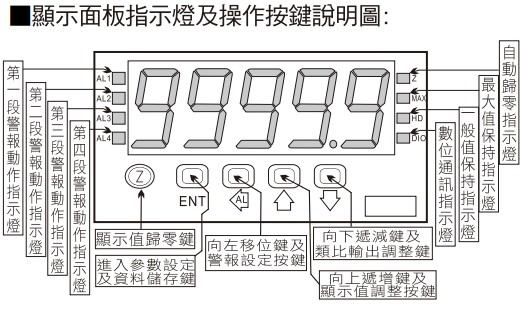

參數設定方式：按鍵輸入設定
資料記憶方式：E² PROM記憶體
警報動作方向：“≥(Hi)動作” 或 “＜(Lo)動作”可設定
警報延遲動作時間：可自行設定 ( 0-99秒 )
繼電器接點容量：AC 277V/7A ，DC 30V/7A
類比輸出解析度：15 bit 數位轉類比
類比輸出反應速度：＜250ms ( 0-90% )
類比輸出推動能力：電壓輸出＜20mA，電流輸出＜10V
通訊方式及協議：RS-485 Modbus RTU mode
通訊傳輸速率：19200/9600/4800/2400鮑率 ( 可選擇 )
溫度係數：100ppm/°C ( 0-60°C )
使用環境溫、濕度：0-60°C， 20-90%RH ( 非結露 )
存放環境溫、濕度：-10-70°C， 20-90%RH ( 非結露 )
工作電源：AC/DC 100-240V；AC/DC 22-60V
消耗功率：＜8.5VA（全功能輸出）
絕緣耐壓能力：1.5KVac/1 min ( 輸入/電源 )
輸入阻抗：
- 電壓：＞2V以上：20KΩ/V；≤2V以下：200MΩ
- 電流：≥0.2A以上：100mV ( 端點壓降 )；＜0.2A以下：1V ( 端點壓降 )
