OW6H-A 6位數類比輸入顯示控制&輸出表
產品特點
- 精確度：± 0.1 % 滿刻度 ± 1 位數 ( 直流 / PT-100 / 電位計 / 電阻 / 荷重元 )；± 0.2 % 滿刻度 ± 1 位數 ( 交流 )
- 可量測交、直流電壓 / 交、直流電流 / 電位計 / 電阻/ 傳送器 / PT100 / 荷重元等信號
- 高亮度雙排LED顯示範圍 -199999 ~ 999999，顯示單位及小數點可任意規劃
- 通訊速率可達38400bps；取樣時間可達60 cycles/sec
- 內建回復出廠校正值之功能
- 可具有蜂鳴器/輸入開根號/類比模擬輸出等功能
- 可具有自動歸零，保持（ 一般值或最大值 ）/2-4段警報（ 高低警報可自行設定 ）
- 類比輸出（ 15bit解析度 ）/數位通訊RS-485界面（ 上述為選用功能，亦可同時存在 ）
- 穩定性高，防燃材質機殼（ PC ），安全性高
- CE規範認證
選用型號規格：OW6H-A-代碼1-代碼2-代碼3-代碼4-代碼5-代碼6
| 碼1 | 輸入種類 |
|---|---|
| D | 直流訊號 |
| A | 交流平均值 |
| M | 交流有效值 |
| P | 3線電位計 |
| I | 2線電阻計 |
| T | 溫度(PT100) |
| L | 荷重元 |
| 2 | 2/3線傳送器 |
| 4 | 4線傳送器 |
| 碼3 | 工作電源 |
|---|---|
| A | AC/DC 100-240V |
| B | DC 12V |
| C | DC 24V |
| D | DC 30-90V |
| 碼4 | 警報功能 |
|---|---|
| N | 無 |
| R2 | 2組Relay警報 |
| R3 | 3組Relay警報 |
| R4 | 4組Relay警報 |
| O2 | 2組O.C.警報 |
| O3 | 3組O.C.警報 |
| O4 | 4組O.C.警報 |
| 碼5 | 類比輸出 |
|---|---|
| N | 無 |
| A | 4-20mA |
| V | 0-10V |
| L | LOOP 4-20mA |
| O | Option |
| 碼6 | RS-485 |
|---|---|
| N | 無 |
| Y | 有 |
| 碼2 | 電壓(V) | 碼2 | 電流(A) | 碼2 | 3線電位計 |
|---|---|---|---|---|---|
| V1 | 0-50mV | A1 | 0-20uA | P1 | 500Ω-10KΩ |
| V2 | 0-5V | A2 | 0-200uA | P2 | 10KΩ-100KΩ |
| V3 | 1-5V | A3 | 0-2mA | P3 | 100KΩ-1MΩ |
| V4 | 0-10V | A4 | 0-20mA | PO | Option |
| V5 | 0-36V | A5 | 0-200mA | ||
| V6 | 0-300V | A6 | 4-20mA | ||
| V7 | 0-600V | A7 | 0-2A | ||
| VO | Option | A8 | 0-5A | ||
| - | A9 | 0-10A | |||
| - | AO | Option |
| 碼2 | 2線電阻計 | 碼2 | 溫度(PT100) | 碼2 | 荷重元 |
|---|---|---|---|---|---|
| I1 | 0-10Ω | T1 | -50-50°C | L1 | 1mV/V EX.5V |
| I2 | 0-100Ω | T2 | -100-100°C | L2 | 2mV/V EX.5V |
| I3 | 0-1KΩ | T3 | -200-200°C | L3 | 3mV/V EX.5V |
| I4 | 0-10KΩ | T4 | 0-600°C | L4 | 1mV/V EX.10V |
| I5 | 0-100KΩ | TO | Option | L5 | 2mV/V EX.10V |
| IO | Option | L6 | 3mV/V EX.10V | ||
| - | LO | Option | |||
| - | |||||
| - | |||||
| - |
- 註1：2線式傳送器規格內建24Vdc激發電源，適用於2線式 (LOOP POWER) 如壓力、溫度、濕度，直接接線使用
- 註2：3或4線式傳送器規格提供24Vdc激發電源，適用於3、4線式如壓力、溫度、濕度，直接接線使用
- 註3：荷重元 (Load Cell) 之5Vdc激發電源可並聯2支，10Vdc激發電源則僅供單支使用
- 註4：3組Relay (繼電器) 警報以上，僅提供 A(NO.) 接點輸出
- 註5：O.C警報則提供光耦合NPN之C.E.接腳輸出

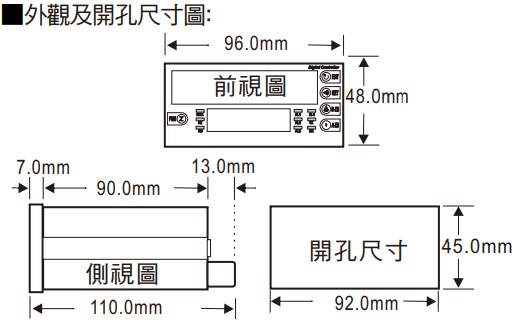

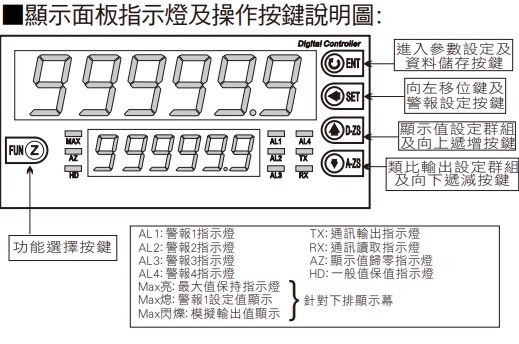

規格特性
- 精確度：±0.1%滿刻度±1位數 ( 直流 / 電位計 / 電阻 / PT100 / 荷重元 )；±0.2%滿刻度±1位數 ( 交流 )
- 顯示幕：高亮度紅色LED，字高14.22mm ( 0.56” )
- 取樣時間：60 cycles/sec
- 顯示範圍：-199999~999999
- 零值調整範圍：-199999~999999
- 過載顯示：doFL / ioFL 或 -doFL / -ioFL
- 極性顯示：當輸入訊號相反時顯示“-”
- 參數設定方式：按鍵輸入設定
- 資料記憶方式：E² PROM記憶體
- 警報動作方向：“≥(Hi)動作” 或 “＜(Lo)動作”可設定
- 警報延遲動作時間：可自行設定 ( 0-99秒 )
- 繼電器接點容量：AC 277V/7A ，DC 30V/7A
- 類比輸出解析度：15 bit
- 類比輸出反應速度：＜250ms ( 0-90% )
- 類比輸出推動能力：電壓輸出＜20mA，電流輸出＜10V
- 通訊方式及協議：RS-485 Modbus RTU mode
- 通訊傳輸速率：38400/19200/9600/4800 bps
- 溫度係數：100ppm/°C ( 0-60°C )
- 使用環境溫、濕度：0-60°C， 20-90%RH ( 非結露 )
- 存放環境溫、濕度：-10-70°C， 20-90%RH ( 非結露 )
- 工作電源：AC/DC 100-240V；DC 12/24/30-90V
- 消耗功率：＜8.5VA（全功能輸出）
- 絕緣耐壓能力：1.5KVac/1 min ( 輸入/電源 )
- 輸入阻抗：
- 電壓：＞2V以上：20KΩ/V；≤2V以下：200MΩ
- 電流：≥0.2A以上：100mV ( 端點壓降 )；＜0.2A以下：1V ( 端點壓降 )
