熱電偶溫度計 Thermocouple

熱電偶(Thermocouple)是一種被廣泛應用的溫度傳感器，也被用來將熱勢差轉換為電位差。它的價格低廉、易於更換，且有標準接口，具有很大的溫度量程。本公司備有CTP校正中心，通過TAF財團法人全國認証基金會(ISO/IEC 17025:2005)認証，可提供精度實測標準。

常見感溫棒設計

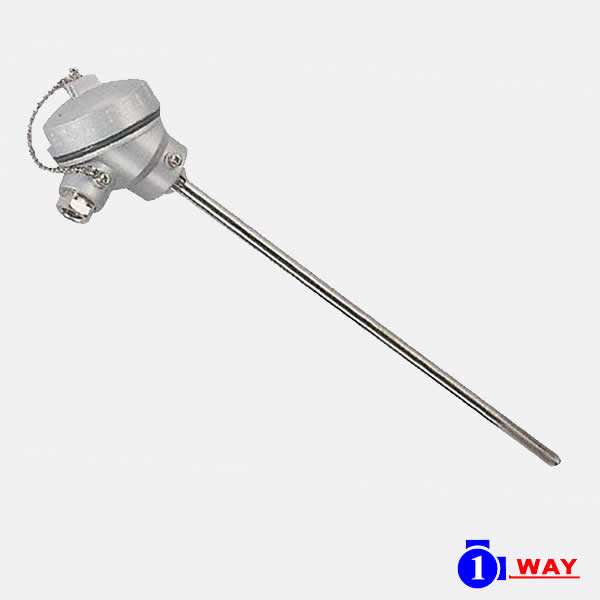

端子盒型感溫棒

導線式感溫棒

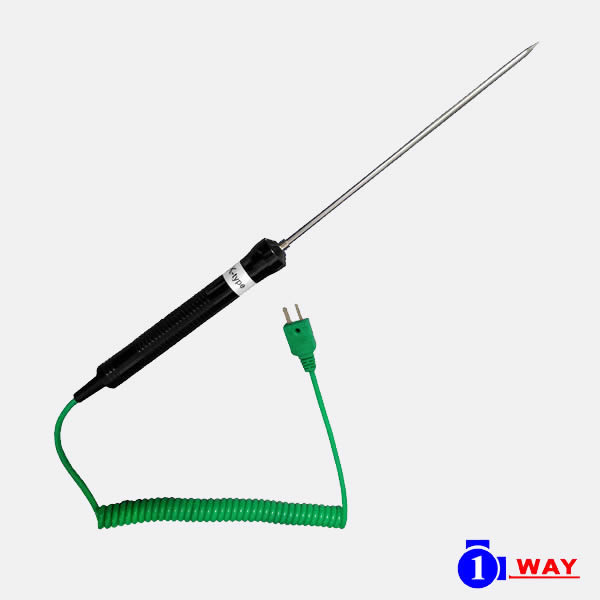

手持式感溫棒

熱電偶之材質

型	材質	適用溫度	簡介
B	+白金70%+銠30%	0~1700°C	機械強度及熔點較R.S高，推薦使用於氧化性介質或惰氣；不能用於還原性介質或金屬蒸氣，電動勢小容易受影響，使用上須注意污染避免影響精度。適用高溫域，在低溫域精度較差。
B	-白金94%+銠6%	0~1700°C
R	+白金87%+銠13%	0~1450°C	精度類似S型但機械強度較高，推薦使用於氧化性介質或惰氣；不能用於還原性介質或金屬蒸氣，電動勢小容易受影響，使用上須注意污染避免影響精度。適用高溫域。
R	-高純度白金	0~1450°C
S	+白金90%+銠10%	0~1450°C	在引入1990年國際溫標（ITS-90）之前，基於銻,銀和金的熔點，精密的S型熱電偶被用作630°C到1064°C範圍內的標準溫度計，為校正用熱電偶。使用上與R型類似。 (從ITS-90開始，以白金電阻溫度計作為標準溫度計)
S	-高純度白金	0~1450°C
K	+鎳鉻合金	-200~1250°C	推薦使用於氧化性介質或惰氣。經歷數次改良，溫度範圍大又可靠，為最廣泛使用之熱電偶。
K	-鎳鋁合金	-200~1250°C	推薦使用於氧化性介質或惰氣。經歷數次改良，溫度範圍大又可靠，為最廣泛使用之熱電偶。
N	+鎳+鉻14.2%+矽1.4%	-270~1300°C	為K型的改良版，在600°C以上高溫較K型穩定。
N	-鎳+4.4%矽+鎂0.1%	-270~1300°C	為K型的改良版，在600°C以上高溫較K型穩定。
E	+鎳鉻合金	-200~900°C	推薦使用於氧化性介質或惰氣，溫差產生的電動勢大易於測量，廣泛用於電廠。
E	-銅鎳合金	-200~900°C	推薦使用於氧化性介質或惰氣，溫差產生的電動勢大易於測量，廣泛用於電廠。
J	+高純度鐵	0~750°C	因正極純鐵在有水氣的氧化環境下易氧化生鏽，推薦用於還原性介質,惰氣。不推薦使用在低溫域環境。
J	-銅鎳合金	0~750°C	因正極純鐵在有水氣的氧化環境下易氧化生鏽，推薦用於還原性介質,惰氣。不推薦使用在低溫域環境。
T	+高純度銅	-200~350°C	推薦使用於溫和的氧化性介質，還原性介質。在濕氣環境下表現良好；多用於低溫域及製冷設備。
T	-銅鎳合金	-200~350°C	推薦使用於溫和的氧化性介質，還原性介質。在濕氣環境下表現良好；多用於低溫域及製冷設備。

熱電偶耐溫

	線徑		JIS C 1602		ANSI
	JIC	ANSI	一般用途(°C)時的最大操作溫度	加熱後用途(°C)時的最大操作溫度	最大操作溫度(°C)
B	0.5	0.5	1500	1700	1700
R	0.5	0.5	1400	1600	1480
S	0.5	0.5	1400	1600	1480
K	3.2	3.2	1000	1200	1260
	2.3		900	1100
	1.6	1.6	850	1050	1090
	1		750	950
		0.8			980
	0.65		650	850
		0.5			870
		0.32			870
J	3.2	3.2	600	750	870
	2.3		550	750
	1.6	1.6	500	650	650
	1		450	550
		0.8			540
	0.65		400	500
		0.5			430
		0.32			430
E	3.2	3.2	700	800	870
	2.3		600	750
	1.6	1.6	550	650	650
	1		500	550
		0.8			540
	0.65		450	550
		0.5			430
		0.32			430
T	1.6	1.6	300	350	370
	1		250	300
		0.8			260
	0.65		200	250
		0.5			200
	0.32	0.32	200	250	200

熱電偶起電力表

詳細數據表下載

熱電偶的精度

1.ASTM E230-1998, E988-1996

型別	溫度範圍	容許誤差
型別	溫度範圍	Standard	Special
B	870°C以上；未滿1700°C	0.5%	-
R·S	0°C以上；未滿1450°C	±1.5°C或測定溫度之±0.25%	±0.6°C或測定溫度之±0.10%
K	-200°C以上；未滿0°C	±2.2°C或測定溫度之±2.00%	-
K	0°C以上；未滿1250°C	±2.2°C或測定溫度之±0.75%	±1.1°C或測定溫度之±0.40%
N	-270°C以上；未滿0°C	±2.2°C或測定溫度之±2.00%	-
N	0°C以上；未滿1300°C	±2.2°C或測定溫度之±0.75%	±1.1°C或測定溫度之±0.40%
E	-200°C以上；未滿0°C	±1.7°C或測定溫度之±1.00%	-
E	0°C以上；未滿900°C	±1.7°C或測定溫度之±0.50%	±1.0°C或測定溫度之±0.40%
J	0°C以上；未滿750°C	±2.2°C或測定溫度之±0.75%	±1.1°C或測定溫度之±0.40%
T	-200°C以上；未滿0°C	±1.0°C或測定溫度之±1.50%	-
T	0°C以上；未滿350°C	±1.0°C或測定溫度之±0.75%	±0.5°C或測定溫度之±0.40%

2.JIS C1602-1995 IEC 584-2-1982 (Amendment 1-1989) BS/EN 60584-2-1993 DIN/IEC 584-2-1992

型別	容許誤差
型別	Class 1	Class 2	Class 3
B	－－	－－	600C以上；未滿800°C ±4°C
B	－－	600°C以上；未滿1700°C ±0.25%·∣t∣	800°C以上；未滿1700°C ±.5%·∣t∣
R·S	0°C以上；未滿1100°C ±1°C	0°C以上；未滿600°C ±1.5°C	－－
R·S	1100°C以上；未滿1600°C ±[1+0.3%·(t-1100)]°C	600°C以上；未滿1600°C ±0.25%·∣t∣	－－
N	-40°C以上；未滿375°C ±1.5°C	-40°C以上；未滿333°C ±2.5°C	-167°C以上；未滿40°C ±2.5°C
N	375°C以上；未滿1000°C ±0.4%·∣t∣	333°C以上；未滿1200°C ±0.75%·∣t∣	-200°C以上；未滿-167°C ±1.5%·∣t∣
K	-40°C以上；未滿375°C ±1.5°C	-40°C以上；未滿333°C ±2.5°C	-167°C以上；未滿40°C ±2.5°C
K	375°C以上；未滿1000°C ±0.4%·∣t∣	333°C以上；未滿1200°C ±0.75%·∣t∣	-200°C以上；未滿-167°C ±1.5%·∣t∣
E	-40°C以上；未滿375°C ±1.5°C	-40°C以上；未滿333°C ±2.5°C	-167°C以上；未滿40°C ±2.5°C
E	375°C以上；未滿800°C ±0.4%·∣t∣	333°C以上；未滿900°C ±0.75%·∣t∣	-200°C以上；未滿-167°C ±1.5%·∣t∣
J	-40°C以上；未滿375°C ±1.5°C	-40°C以上；未滿333°C ±2.5°C	－－
J	375°C以上；未滿750°C ±0.4%·∣t∣	333°C以上；未滿750°C ±0.75%·∣t∣	－－
T	-40°C以上；未滿125°C ±0.5°C	-40°C以上；未滿133°C ±1°C	-67°C以上；未滿 40°C ±1°C
T	125°C以上；未滿350°C ±0.4%·∣t∣	133°C以上；未滿350°C ±0.75%·∣t∣	-200°C以上；未滿-67°C ±1.5%·∣t∣

＊儘列常用規格，如需其他規格也可來電詢問，請聯絡我們。
